09920151 BG2.5.10

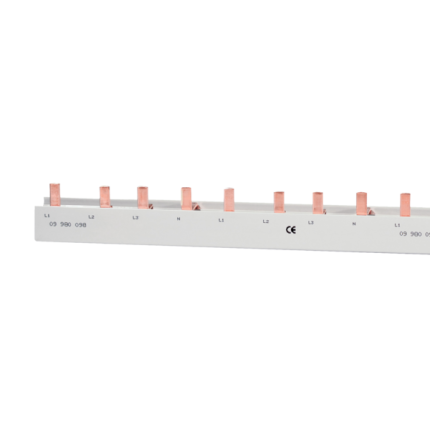

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell. gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von FI/LS-Kombinationen DRCBO 4 B+ und B auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in zwei- und vierpoliger Ausführung erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: Eurovario-System Phasenschiene in Gabelbauform mit einer festen Anzahl an Teilungseinheiten; diese Schienen sind nicht zum Ablängen geeignet; Montageart: Die Schienen werden in die unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden verwendet für Fehlerstromschutzschalter mit Überstromschutz (FI/LS-Kombination) der Baureihe DRCBO 4 Typ B und B+ in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen. Hinweise: Berührungsschutz nur bei Verwendung von Berührschutzkappen "EV-S BS" für nicht verwendete Anschlüsse. Bei Mitteneinspeisung kann ein höherer Strom eingespeist werden. Maximaler Einspeisestrom Ie > Schienenstrom Is. Siehe Diagramm.
