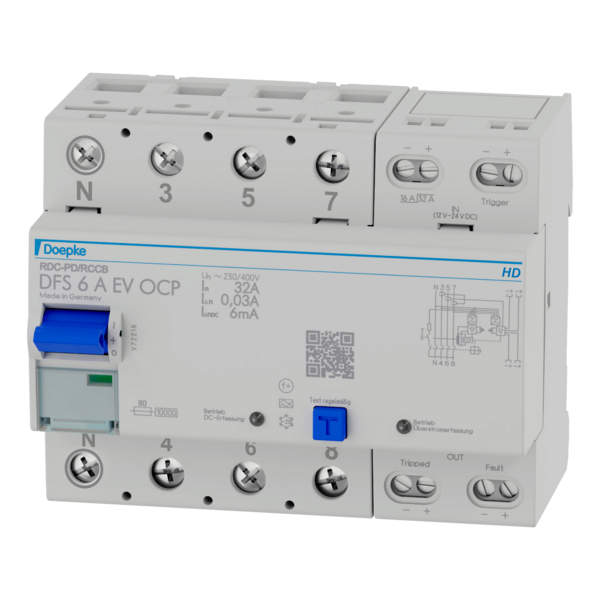

09134803HD DFS6 032-4/0,03-A EV OCP HD

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 6 sind vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. Sie verfügen über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte und einen praktischen Multifunktionsschaltknebel. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter in der Ausführung EV sind für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge vorgesehen. Sie haben eine Zusatzfunktion zur Erkennung glatter Gleichfehlerströme >= 6 mA. Damit schützen sie vorgeschaltete Fehlerstromschutzschalter des Typs A oder F vor Funktionsausfällen. In der Ausführung OCP wird der Fehlerstromschutzschalter um einen temperaturunabhängigen, umschaltbaren Überstromauslöser ergänzt. DFS 6 A EV OCP HD ermöglichen eine Platzersparnis von bis zu 7,5 TE. Mit einem luftdicht gekapselten Auslöser in Speziallegierung und dem Edelstahlschaltschloss sind Fehlerstromschutzschalter in HD-Ausführung besonders vor Korrosion, Schadgasen, Feuchtigkeit und starken Temperaturschwankungen geschützt. Eigenschaften: Überstromauslösung 16 A/32 A einstellbar über Halbleitereingang; Fernauslösung; Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen; LED-Anzeigen für die Zusatzfunktionen; Halbleiter-Ausgänge für Zustände "Ausgelöst" und "Fehler"; geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; Anschluss C1 Neutralleiterposition links; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung von oben; Einsatzgebiete: Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen; Ausgeschlossen ist der Einsatz zum Schutz von Anlagen. in denen elektronische Betriebsmittel Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier sind allstromsensitive Fehlerstromschutzschalter des Typs B oder B+ einzusetzen.
